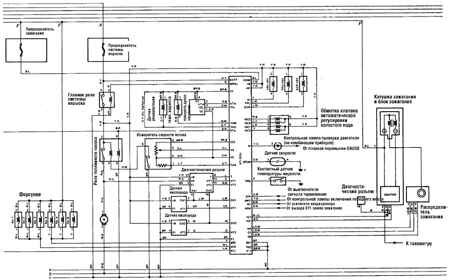

12.7. Система управления двигателем и система зажигания (а/м 1988-90 гг.)
a – точка соединения с массой
находится на блоке цилиндров
b – точка соединения с массой
находится на левой передней стойке
с – точка соединения с массой находится справа спереди
