Снятие блока управления (иммобилайзера) и индикатора состояния автомобильной противоугонной системы (АПС) Ваз 21213, 21214 Нива

Отсоединяем «минусовой» провод аккумуляторной батареи.
В салоне снимаем обивку левой боковины кузова (см. Снятие контроллера).

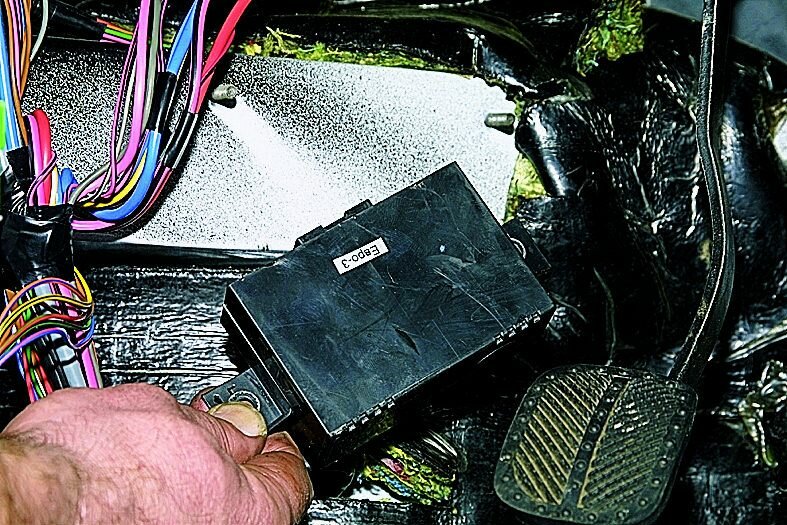

Отсоединяем разъем от блока управления АПС.

Головкой «на 8» отворачиваем две гайки крепления блока…

…и снимаем блок со шпилек.

Для снятия индикатора состояния системы…

…выводим из-под панели приборов провода индикатора и отсоединяем два разъема (зеленого и черного цвета).

С внутренней стороны панели приборов корпус индикатора зафиксирован стопорной скобой.

Сняв скобу,…

…вынимаем индикатор c проводами.

Устанавливаем индикатор и блок управления АПС в обратной последовательности.
