8.12. Барабанные тормоза

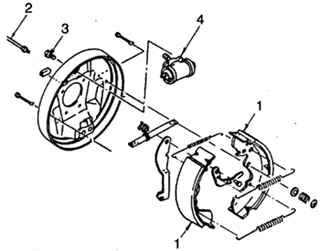

Детали заднего барабанного тормоза
1 – накладки колодок
2 – трубка гидропривода |
3 – болты
4 – колесный цилиндр |
ТОРМОЗНЫЕ БАРАБАНЫ
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите автомобиль и установите на подставки. |
| 2. Снимите колесо. |
| 3. Снимите пылезащитный чехол, расшплинтуйте и отверните гайку, снимите шайбу и достаньте наружный подшипник. |
| 4. Снимите барабан со ступицей и внутренним подшипником. |
| 5. Установка выполняется в обратном порядке. Отрегулируйте подшипники и замените шплинт. |
|
КОЛОДКИ БАРАБАННЫХ ТОРМОЗОВ
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите автомобиль и установите на подставки. |
| 2. Снимите колесо. |
| 3. Снимите барабан. |
| 4. Снимите стягивающие пружины колодок. |
| 5. Снимите стойку и пружину передней колодки, снимите колодку. |
| 6. Снимите распорку и рычаг автоматической регулировки колодок. |
| 7. Снимите стойку и пружину задней колодки. |
| 8. Отсоедините трос ручного тормоза от задней колодки и снимите колодку. Снимите с колодки рычаг ручного тормоза. |
| 9. Перед установкой колодок слегка смажьте высокотемпературной смазкой места их соприкосновения с щитом тормоза. |
| 10. Проверьте состояние барабана, наличие на нем задиров и следов износа. При необходимости проточите барабан. Перед расточкой проверьте диаметр барабана. Если барабан будет растачиваться, то достаньте внутренний подшипник. Перед установкой тщательно промойте ступицу. |
| 11. Отрегулируйте зазор между колодками и барабанами. |
|
КОЛЕСНЫЙ ЦИЛИНДР
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите автомобиль и установите на подставки. |
| 2. Снимите заднее колесо. |
| 3. Снимите барабан и колодки. |
| 4. Отсоедините от колесного цилиндра трубку и заглушите. |
| 5. Отверните болты крепления цилиндра и снимите цилиндр. |
| 6. Установка выполняется в обратном порядке. Удалите воздух из гидропривода. |
|
