Вакуумный усилитель тормозов Исузу Трупер с 1984 по 1991 г.в.

8.5. Вакуумный усилитель тормозов

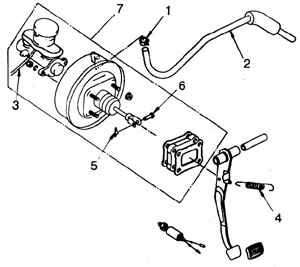

Снятие ваккумного усилителя тормозов
1 – хомут вакуумного шланга
2 – вакуумный шланг
3 – трубка гидропривода
4 – возвратная пружина педали		 5 – стопорное кольцо
6 – ось вилки штока усилителя
7 – усилитель тормозов и главный цилиндр

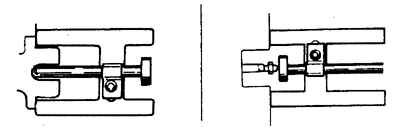

Измерение выступания толкателя над корпусом усилителя

Регулировка выступания толкателя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы. Заблокируйте колеса и поставьте автомобиль на ручной тормоз.
2. Отсоедините вакуумный шланг от усилителя тормозов.
3. Отсоедините и заглушите трубки гидропривода на главном цилиндре. Подстелите ветошь под главный цилиндр.
4. Внутри салона расшплинтуйте ось вилки и отсоедините вилку со штоком от педали тормоза.
5. Отверните гайки крепления усилителя к перегородке моторного отсека и снимите усилитель в сборе с главным цилиндром.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте величину выступания толкателя усилителя над плоскостью корпуса, которое должно быть в пределах 18,0–18,2 мм.
2. Для измерения выступания толкателя рекомендуется пользоваться специальным приспособлением.
3. Установка выполняется в обратном порядке. Гайки вакуумного усилителя затяните с моментом 17 Н.м., штуцера трубок – с моментом 15 Н.м.
4. Удалите воздух из главного цилиндра и гидропривода тормозов.
