8.3. Регулировка педали сцепления

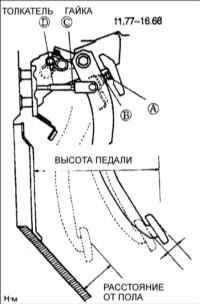

Высота установки педали сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
Измерьте расстояние от центра верхней поверхности накладки педали до пола.
Высота установки педали сцепления: 236–241 мм
|
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте контргайку С и, вращая толкатель D, установите требуемую высоту установки педали сцепления. |
|
2. После регулировки затяните контргайку С.
Момент затяжки: 11,7–16,88 Н•м
|
|
Свободный ход педали сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Рукой нажмите на педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.
Свободный ход педали сцепления: 3–5 мм
|
| 2. При необходимости, отрегулируйте свободный ход педали сцепления. |
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте контргайку С и, вращая толкатель D, отрегулируйте свободный ход педали. |
|
2. Проверьте расстояние между педалью и полом при полностью нажатой педали сцепления.
Высота при выключенном сцеплении: 66,2 мм
|
|
3. Затяните контргайку (С).
Момент затяжки: 11,77–16,68 Н•м
|
| 4. После регулировки проверьте высоту установки педали сцепления. |
|
