Задний бампер Киа Магентис / Оптима с 2000 г.в.

13.3. Задний бампер

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Визуально проверьте состояние накладки заднего бампера на отсутствие повреждений и проверьте надежность крепления бампера.
2. Проверьте передний бампер на отсутствие в нем посторонних предметов.

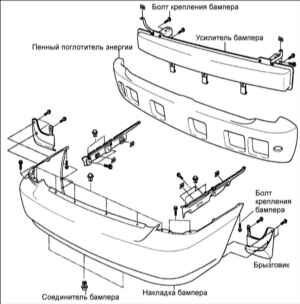

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите задние комбинированные фонари.

2. Снимите задний брызговик.

  1. Выверните три болта крепящие левый брызговик к крылу.
  2. Повторите эти операции с правой стороны.

3. Снимите заднюю отделку багажника.
4. Снимите боковую отделку багажника.

5. Снимите задний бампер.

  1. Выверните два болта с левой стороны багажника.
  2. Повторите эти операции с правой стороны.
  3. Выверните один болт с левой стороны бампера.
  4. Повторите эти операции с правой стороны.
  5. Выверните два болта с левой верхней стороны бампера.
  6. Повторите эти операции с правой стороны.

6. Выверните два болта крепления основания левой стороны задней опоры бампера. Повторите эти операции с правой стороны.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установите задний бампер в последовательности, обратной снятию.

Момент затяжки: 35–55 Н•м
