Замена активатора тормозов Лексус RX300 с 1998 по 2003 г.в.

10.10. Снятие и установка активатора тормозов

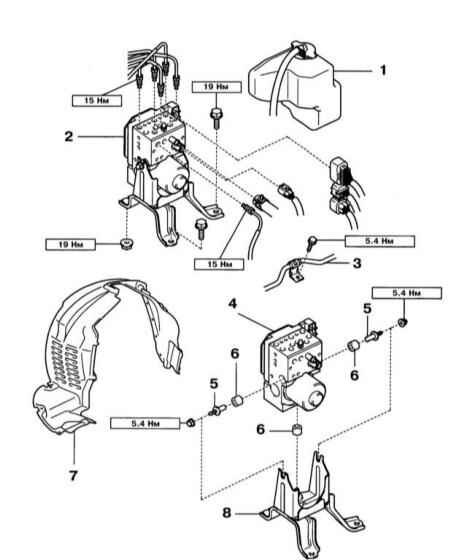

Компоненты установки и сборки активатора

1 — Расширительный бачок ОЖ
2 — Сборка активатора
3 — Трубка ГУР
4 — Активатор

5 — Держатель
6 — Прокладка
7 — Локер правой передней колёсной арки
8 — Кронштейн крепления активатора

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите правое переднее колесо и локер его арки.
  2. Выверните болт крепления держателя трубки ГУР.
  3. Сдвиньте вперёд расширительный бачок ОЖ и снимите его к держателя.
  4. Разъедините 4 разъём и отсоедините шланги от активатора тормозов.
  5. Отсоедините от сборки активатора тормозов 6 тормозных трубок.
  6. Выверните два болта и гайку и снимите сборку активатора.
  7. Выверните две гайки и снимите активатор с кронштейна.
  8. Снимите с активатора два держателя и три прокладки.
  9. Установка производится в обратном порядке.
  10. После установки заполните резервуар ГТЦ тормозной жидкостью и прокачайте тормозную систему (см. Раздел Замена тормозной жидкости, прокачка тормозной системы).
