Замена усилителя тормозов Лексус RX300 с 1998 по 2003 г.в.

10.5. Снятие, проверка и установка усилителя тормозов

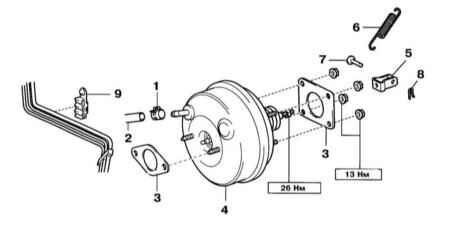

Компоненты установки вакуумного усилителя тормозов

1 — Хомут
2 — Вакуумный шланг
3 — Прокладка
4 — Вакуумный усилитель

5 — Скоба
6 — Возвратная пружина
7 — Штифт
8 — Шплинт
9 — Держатель

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Выжмите педаль рабочего тормоза несколько раз при выключенном двигателе и удостоверьтесь, что ход педали не меняется.
  2. Выжмите педаль тормоза и запустите двигатель. Если педаль медленно опустится, вакуумный усилитель исправен.
  3. Запустите двигатель и заглушите его через 1÷2 минуты. Медленно выжмите педаль тормоза несколько раз. Если педаль глубоко нажимается первый раз, а при второй или третьей попытке её ход постепенно уменьшается, усилитель герметичен.
  4. При работающем двигателе выжмите педаль тормоза и, не отпуская её, заглушите двигатель. В подтверждение герметичности вакуумного усилителя педаль не должна менять своё ход через 30 секунд её удерживания.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите ГТЦ (см. Раздел Снятие и установка резервуара и главного тормозного цилиндра (ГТЦ)).
  2. Отсоедините от вакуумного усилителя вакуумный шланг.
  3. Высвободите из держателя (9) три трубки.
  4. Снимите возвратную пружину.
  5. Извлеките шплинт и выньте штифт.
  6. Отдайте 4 гайки и снимите скобу.
  7. Снимите усилитель вместе с прокладкой.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Установите усилитель с новой прокладкой.
  2. Установите на шток усилителя скобу.
  3. Затяните гайки крепления усилителя с усилием 13 Нм.
  4. Вставьте штифт в скобу и педаль рабочего тормоза и зафиксируйте его шплинтом.
  5. Установите возвратную пружину педали тормоза.
  6. Установите на ГТЦ новую прокладку.
  1. Установите на прокладку специальное приспособление и опустите стержень приспособления до момента касания с поршнем.
  1. Снимите специальное приспособление с ГТЦ и установите на усилитель.
  1. Измерьте зазор между штоком усилителя и стержнем специального приспособления, - он должен составлять 0 мм.
  2. Отрегулируйте выступ штока усилителя так, чтобы его конец слегка касался стержня специального приспособления.

Регулировку производите при отсутствии отрицательного давления, приложенного к усилителю (для этого при заглушенном двигателе несколько раз выжмите педаль тормоза, чтобы выровнять давление в усилителе с атмосферным давлением).
  1. Установите ГТЦ, подсоедините к усилителю вакуумный шланг, зафиксируйте тормозные линии в держателе.
  2. Заполните резервуар тормозной жидкостью, прокачайте тормозную систему и проверьте её на утечки.
  3. Отрегулируйте педаль рабочего тормоза (см. Раздел Проверка и регулировка хода педалей рабочего и стояночного тормоза). Совершите пробную поездку.
