Замена резервуара и главного тормозного цилиндра (ГТЦ) Лексус RX300 с 1998 по 2003 г.в.

10.4. Снятие и установка резервуара и главного тормозного цилиндра (ГТЦ)

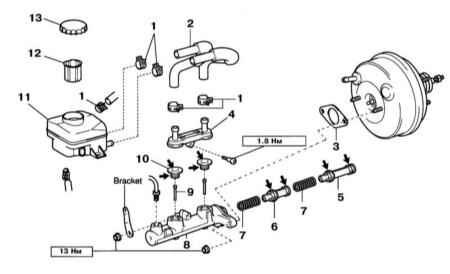

Компоненты установки и сборки ГТЦ

1 — Хомуты
2 — Шланги резервуара ГТЦ
3 — Прокладка
4 — Приёмный штуцер
5 — Поршень №1
6 — Поршень №2

7 — Пружина
8 — Корпус ГТЦ
9 — Штифт
10 — Уплотнение
11 — Резервуар
12 — Фильтр
13 — Крышка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите сборку воздухоочистителя (см. Главу Системы питания и выпуска отработавших газов).
  2. Откачайте из ГТЦ тормозную жидкость при помощи шприца или спринцовки.
  3. Разъедините разъём Д/В низкого уровня тормозной жидкости.
  4. Нанесите установочные метки на шланги резервуара ГТЦ и хомуты, ослабьте хомуты и снимите шланги с резервуара.
  5. Выверните болт и снимите сборку резервуара тормозной жидкости.
  6. Нанесите установочные метки на шланги резервуара ГТЦ и хомуты, ослабьте хомуты и снимите шланги с ГТЦ.
  7. Отсоедините от резервуара 2 тормозные трубки.
  8. Выверните две гайки и снимите ГТЦ вместе с прокладкой.
  9. При необходимости разберите ГТЦ.
  10. Перед установкой очистите ГТЦ и резервуар сжатым воздухом и отрегулируйте длину нажимного штока усилителя тормозов (см. Раздел Снятие, проверка и установка усилителя тормозов).
  11. После установки заполните резервуар тормозной жидкостью, прокачайте тормозную систему и проверьте её на утечки.
  12. Отрегулируйте педаль рабочего тормоза (см. Раздел Проверка и регулировка хода педалей рабочего и стояночного тормоза).
