Замена тросовой сборки привода стояночного тормоза Мерседес ML-класса W163, с 1997 г.в.

11.17. Снятие и установка тросовой сборки привода стояночного тормоза

Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке!

Передний трос

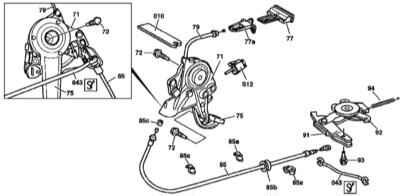

Детали установки педали взведения стояночного тормоза

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Детали установки передней секции тросовой сборки привода стояночного тормоза показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Произведите предварительный натяг регулятора слабины (компенсационного рычага) приводного троса.
  3. Отсоедините трос (85) от промежуточного рычага (91) и при помощи приспособления (043) высвободите его из фиксатора на панели пола.
  4. Снимите крышку, установленную слева под панелью приборов.
  5. Снимите панель коврового покрытия.
  6. При помощи приспособления (043) отсоедините трос (85) от педали стояночного тормоза (75), - постарайтесь не обронить резиновое кольцо (85с).
  7. Отдав гайку, ослабьте крышку троса в ножном колодце.
  8. Снимите фиксатор (85а) и протолкните трос сквозь проходную втулку (85b) в трансмиссионном туннеле.
  9. Установка производится в обратном порядке. В заключение разгрузите регулятор слабины (компенсационный рычаг) и произведите регулировку привода стояночного тормоза (см. Раздел Регулировка привода стояночного тормоза).

Задний трос

Детали установки задней секции тросовой сборки привода стояночного тормоза

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Детали установки задней секции тросовой сборки привода стояночного тормоза показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите башмаки стояночного тормоза (см. Раздел Замена башмаков стояночного тормоза).
  3. Отсоедините трос (86) от компенсационного рычага (92).
  4. При помощи приспособления (043) высвободите трос (86) из фиксаторов на панелях пола.
  5. Высвободите трос (86) из ступичной сборки.
  6. Установка производится в обратном порядке.
