Проверка исправности функционирования вакуумного усилителя тормозов Мерседес ML-класса W163, с 1997 г.в.

11.3. Проверка исправности функционирования вакуумного усилителя тормозов

Проверка исправности функционирования вакуумного усилителя тормозов

8 — Вакуумная линия

070 — Соединительный разъем

 ПОРЯДОК ВЫПОЛНЕНИЯ

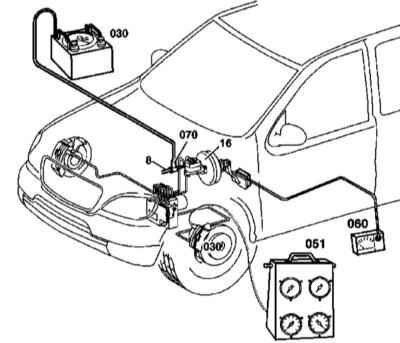

  1. Иллюстративный материал по проверке исправности функционирования вакуумного усилителя тормозов представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Подсоедините вакуумметр (030) к тормозному усилителю (16) и несколькими нажатиями на педаль ножного тормоза сбросьте разрежение в вакуумном тракте.
  3. Подключите тестер (051) к суппорту тормозного механизма.
  4. Подсоедините измеритель (060) к педали ножного тормоза.
  5. Запустите двигатель и резким отпусканием выжатой педали газа создайте в вакуумном тракте требуемое разрежение (0.75 ÷ 0.80 бар).
  6. Если разрежение сразу падает, либо глубина его недостаточна, следует проверить состояние уплотнительного кольца, устанавливаемого между сервоприводом вакуумного усилителя и ГТЦ, не исключена также вероятность выхода из строя контрольного клапана в вакуумной линии. Проверьте невозвратный клапан (см. Раздел Проверка невозвратного клапана). Замените вышедшие из строя компоненты.
  7. Выжимая педаль с требуемыми усилиями, считайте показание тестера. Сравните результаты измерений с требованиями Спецификаций.
  8. Отсоедините от педали измеритель (060), отсоедините тестер (051) и вакуумметр (030).
  9. Прокачайте тормозную систему (см. Раздел Прокачка тормозной системы).
