Замена колесных датчиков ABS / ETS / ESP Мерседес ML-класса W163, с 1997 г.в.

11.19. Снятие и установка колесных датчиков ABS / ETS / ESP

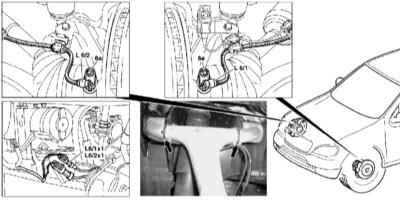

Детали установки датчиков ABS/ETS/ESP передних колес

6а — Самоконтрящиеся крепежные болты
L6/1 — Датчик левого переднего колеса
L6/2 — Датчик правого переднего колеса

L6/1x1 — Контактный разъем электропроводки левого датчика
L6/2x1 — Контактный разъем электропроводки правого датчика

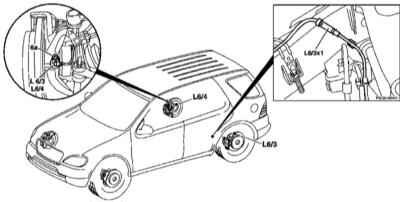

Детали установки датчиков ABS/ETS/ESP задних колес

6а — Самоконтрящиеся крепежные болты
L6/3 — Датчик левого заднего колеса
L6/4 — Датчик правого заднего колеса

L6/3x1 — Контактный разъем электропроводки левого датчика
L6/4x1 — Контактный разъем электропроводки правого датчика

 ПОРЯДОК ВЫПОЛНЕНИЯ

Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке!
  1. Детали установки колесных датчиков показаны на иллюстрациях.
  2. Перед установкой удостоверьтесь в исправности состояния ступичных роторов, слегка смажьте молибденсодержащей смазкой посадочные гнезда в поворотных кулаках/ступичных сборках, проследите за надежностью фиксации контактных разъемов и электропроводки.
