Разборка механического регулятора рулевой колонки Мерседес ML-класса W163, с 1997 г.в.

12.3.10. Разборка механического регулятора рулевой колонки

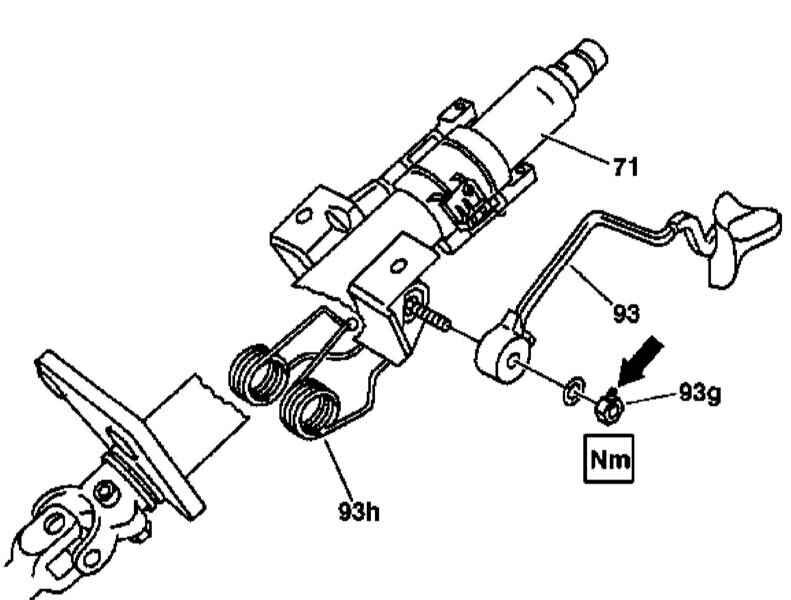

Конструкция механического регулятора положения рулевой колонки

71 — Рубашка
93 — Рычаг регулировки высоты
93g — Гайка

93h — Пружина
Стрелка — Стопорный винт

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Конструкция механического регулятора высоты положения рулевой колонки показана на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите трубу рубашки (71) рулевой колонки.
  3. Вывернув стопорный винт (стрелка), отдайте гайку (93g).
  4. Снимите рычаг регулировки высоты положения рулевой колонки (93).
  5. Установка производится в обратном порядке, - при помощи гайки (93g) отрегулируйте свободу хода рычага (93).
