12.13. Оконные уплотняющие пробки, регулятор окна

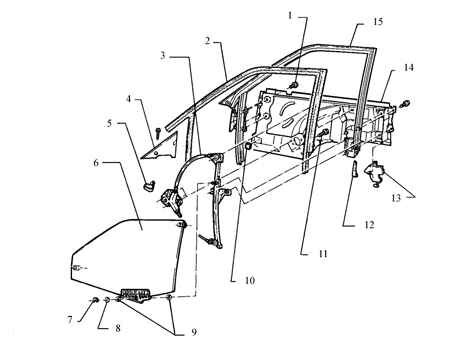

Рама окна в сборке

1. Болт с шестигранной головкой крепит несущий элемент к раме двери 2. Уплотнитель окна 3. Регулятор окна снимайте только, когда снят несущий элемент двери 4. Накладка 5. Фиксатор для тросика регулятора окна 6. Дверное стекло снимайте только, когда снят несущий элемент двери

7. Стопорная шайба 8. Шайба 9. Прокладочное кольцо 10. Амортизатор 11. Болт с шестигранной головкой 6 Н.м. 12. Заглушка 13. Крышка внутреннего замка двери 14. Несущий элемент составляющих элементов двери 15. Рама двери

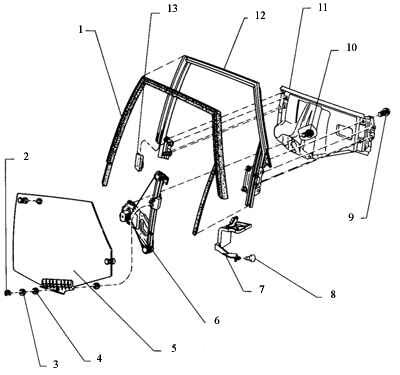

Регулятор окна в сборке

1. Уплотняющая прокладка дверного стекла 2. Стопорная шайба 3. Шайба 4. Амортизационная втулка 5. Дверное стекло снимите несущий элемент двери 6. Регулятор окна снимайте вместе с несущим элементом двери

7. Крышка замка двери 8. Крепежный штифт 9. Болт с шестигранной головкой для крепления дверной рамы 10. Шестигранная гайка 6 Н.м. 11. Пластина держателя 12. Рама двери 13. Уплотняющая прокладка

Уплотняющие пробки

вставляйте снизу в направляющую окна а = 65 мм отмерено от конца паза окна

Пробка используется в качестве уплотнителя, а также антишумового средства.

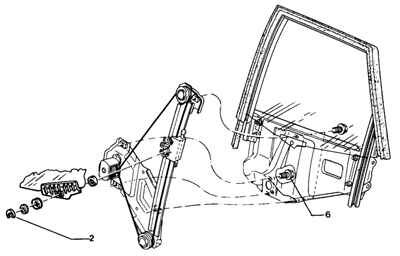

Регулятор окна

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите несущий элемент компонентов двери 2) удалите стопорную шайбу 2 3) удалите монтажную шайбу и защитный материал 4) вытащите окно из затвора подъемного механизма окна 5) отогните зажим 7 в направлении стрелки и вытащите тросик из зажима 6) отвинтите болты с шестигранной головкой 6 7) отвинтите болты с шестигранной головкой 16

Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ

1) завинтите болты с шестигранной головкой 6 Н.м. 2) поместите амортизаторы между окном и несущим элементом 3) проверьте окно и при необходимости отрегулируйте его

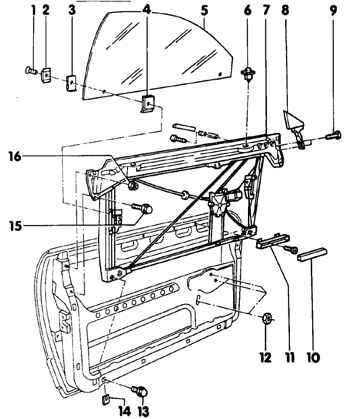

Рама окна в сборке (модели Купе)

1. Винт, 20 Н.м. 2. Алюминиевая прижимная накладка 3. Зажим, внешний 4. Зажим, внутренний 5. Дверное стекло 6. Регулировочный фиксатор 7. Регулятор окна 8. Стыковая накладка 9. Винт, 20 Н.м.

10. Буфер 11. Кронштейн 12. Гайка, 6 Н.м. 13. Болт, 15 Н.м. 14. Регулировочная шайба устанавливайте, как требуется 15. Болт, 15 Н.м. 16. Плоская гайка/ шайба, 15 Н.м.

Регулятор окна, снятие/ установка (модели Купе)

---

Предупреждение

Местоположение промежуточных колец должно быть отмечено до снятия регулятора окна.

---

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите декоративную панель двери 2) отметьте местоположение четырех верхних болтов регулятора окна (стрелки А) 3) ослабьте нижние болты регулятора окна (стрелки В) 4) снимите промежуточные кольца 5) отвинтите все шесть болтов регулятора окна 6) снимите регулятор окна с двери

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) приклейте клейкие полоски, как показано на рисунке, на окно карандашом отметьте размер а = 20 мм 2) установите регулятор окна в обшивку двери 3) вставьте тягу замка с кнопкой дверного замка 4) установите на место все болты регулятора окна и затяните вручную 5) обратите внимание на отметки, сделанные вокруг верхних болтов 6) закройте дверь и проверьте размеры: b = 19.5 – 21.00 мм с = 12.0 – 15.0 мм Предупреждение Если размеры не соответствуют указанным, перемещайте регулятор окна в обшивке двери, пока размеры не совпадут с указанными. Неровное давление стекла в области центральной стойки кузова или несоответствие размеров b и с требуемым может вызвать шумы от ветра или течь. 7) поместите промежуточные кольца под болты 8) закройте дверь и проверьте давление стекла на дверь; дверь должна легко закрываться

Регулятор окна, проверка (модели Купе)

ПОРЯДОК ВЫПОЛНЕНИЯ

1) откройте дверь 2) мелом натрите край стекла, который прикасается к центральной стойке кузова 3) закройте и снова откройте дверь 4) проверьте отпечаток, оставленный мелом на уплотняющей прокладке окна 5) если отпечаток есть по всей длине уплотняющей прокладки, дверное стекло установлено правильно; если нет: добавьте либо уберите промежуточные кольца, а затем заново осуществите проверку 6) закройте дверь и окно 7) поместите металлическую линейку снаружи так, как показано на рисунке а = 17 – 18 мм чтобы достичь размера а, стыковую накладку можно подрегулировать 8) установите декоративную панель двери 9) проверьте автомобиль на шум от ветра и течи

Регулятор окна, регулировка (модели Купе)

---

Предупреждение

Обшивку окна и двери необходимо регулировать в первую очередь.

---

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты (стрелки) 2) закройте дверь 3) далее потребуются два специалиста; слегка надавите на несущий элемент в направлении, противоположном крыше и стойке 4) приложите слегка больше силы, чем необходимо. Резиновая прокладка вернет несущий элемент в надлежащее положение 5) в это время второй специалист (изнутри автомобиля) помещает промежуточные распорки между обшивкой двери и регулятором окна 6) установите болты из под низа и затяните; 15 Н.м.

Регулятор окна (модели Купе 1990 модельного года)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите несущий элемент двери 2) удалите стопорную шайбу 2 3) удалите крепежную шайбу и вкладыш 4) снимите окно, отвинтите регулировочные болты 5) отвинтите болты с шестигранной головкой регулятора в нижней части двери

Установка

Установку выполняйте в обратном порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ

1) затяните болты с шестигранной головкой с моментом 6 Н.м. 2) поместите вкладыш между регулятором двери и стеклом 3) проверьте и при необходимости отрегулируйте расположение окна Предупреждение Поворачивайте регулировочную деталь для регулировки свободного хода между ручкой двери и замком двери. Во время регулировки не следует применять силу к отжимному рычагу. 4) максимальный свободный ход между отжимным рычагом и регулировочным приспособлением 0.5 – 1.0 мм

Расположение элементов

Уплотняющий фланец должен соприкасаться со стеклом во избежании протекания.

Уплотняющая пробка

поместить в паз окна а = 25 мм отмерено от конца паза окна

---
