Задний бампер (модели Купе) Ауди 80 / 90 / Купе B3 с 1986 по 1991 г.в.

12.40. Задний бампер (модели Купе)

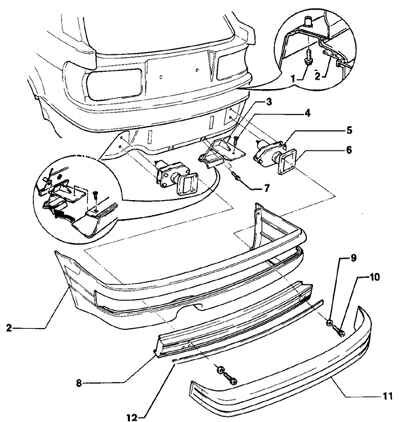

Задний бампер, сборка (модели Купе)

1. Болт/ шайба 5 Н.м.
для того, чтобы снять спойлер, вытащите центральные болты и ослабьте болты на краях
2. Задний спойлер
разберите непосредственно перед снятием бампера
снятие:
вытащите болты/ шайбы А и В
отвинтите болты на прокладке ниши колеса
снимите спойлер
3. Расширяющийся фиксатор
4. Самонарезающий болт с
плоскоконической головкой
5. Промежуточная деталь
6. Поглотитель удара
снятие возможно только после снятия
кожуха бампера и ослабления болтов крепления бампера

 7. Болт/ шайба 5 Н.м.
8. Бампер
снятие:
снимите декоративное покрытие багажного отделения, левое, правое и нижнее
отвинтите шестигранные гайки изнутри автомобиля
вытащите бампер прямо назад
9. Шайба
10. Самонарезающий болт с плоскоконической головкой, 23 Н.м.
снятие:
снимите кожух бампера
снимите поглотитель удара
11. Кожух бампера
можно отсоединить и снять только после того, как разобран бампер
12. Декоративная полоска

Задний бампер, снятие

1 – шестигранные гайки

2 – шайба

3 – промежуточная деталь

4 – поглотитель удара

отвинтите шестигранные гайки

Задний бампер, установка

Установку выполняйте в обратном порядке.
