Капот Ауди 80 / 90 / Купе B3 с 1986 по 1991 г.в.

12.7. Капот

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите шланг жиклера омывателя ветрового стекла 2) снимите крышку петли 1, отвинтите болты 2

Установка

Установку выполняйте в обратном порядке.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) завинтите болты 2 2) затяжку производить только вручную 3) осторожно проталкивайте капот к ветровому стеклу до тех пор, пока он не встанет заподлицо с крыльями 4) затяните болты 2; 21 Н.м. 5) ослабьте болты 3 6) отрегулируйте высоту капота таким образом, чтобы он совпадал с крыльями 7) затяните болты 3; 15 Н.м.

Регулировка зазора между капотом и крылом

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты крыла 2) сдвиньте крыло, чтобы зазор составил значение а а = 4.5 + 1.0 мм

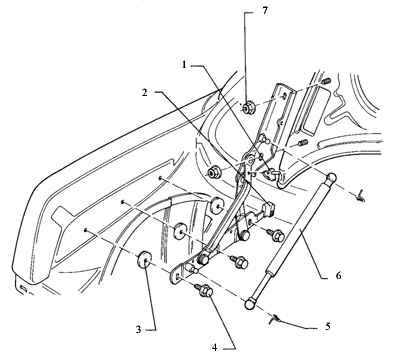

Крышка багажника, шарнир, стойка (модели Седан)

1. Ограничитель крышки багажника 2. Шарнирный ограничитель, в закрытой позиции 3. Изоляционная шайба 4. Комбинационный болт, 21 Н.м.

5. Фиксирующий зажим 6. Газонаполненная стойка 7. Шестигранная гайка, 21 Н.м.

---
