Тросик капота Ауди 80 / 90 / Купе B3 с 1986 по 1991 г.в.

12.3. Тросик капота

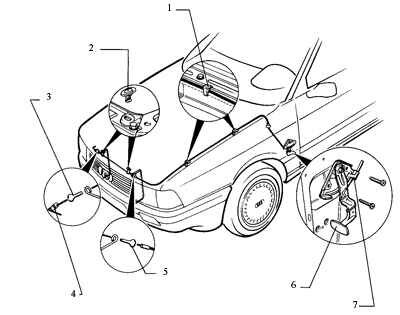

Тросик капота для моделей с кузовами Седан

1. Фиксирующие скобы, установлены на выступе крыла 2. Фиксатор, для установки поверните на 90° 3. Направляющая втулка 4. Держатель тросика, доступ к нему обеспечивается через отверстие для доступа согните конекц тросика замка капота позади держателя тросика

5. Направляющая втулка 6. Приводной механизм запирающего устройства 7. Фиксирующий зажим

Тросик капота, отсоединение

ПОРЯДОК ВЫПОЛНЕНИЯ

1) через отверстие для доступа снимите держатель тросика 2) вытяните тросик капота (вставка)

Тросик капота, отсоединение для модели Купе

ПОРЯДОК ВЫПОЛНЕНИЯ

1) через отверстие для доступа отсоедините держатель тросика 1 2) отсоедините тросик от кронштейна 2 3) поверните кронштейн 2 ровно на 90ои отсоедините его от щитка

Тросик капота, отсоединение для модели Седан

ПОРЯДОК ВЫПОЛНЕНИЯ

1) через отверстие для доступа снимите держатель тросика и отсоедините тросик 2) отвинтите шурупы кожуха приточного воздуха (стрелки) 3) через отверстие для доступа отсоедините держатель тросика 1 4) отсоедините тросик от кронштейна 2

---
