Переднее крыло Ауди 80 / 90 / Купе B3 с 1986 по 1991 г.в.

12.5. Переднее крыло

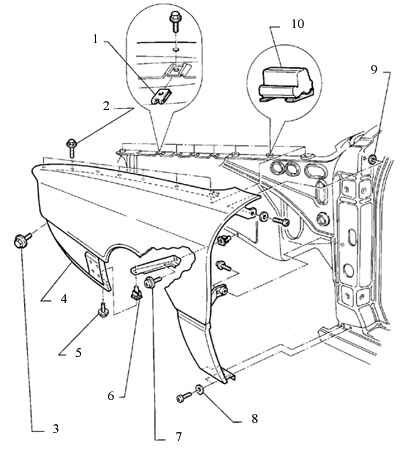

Переднее крыло, сборка (модели Купе)

1. Гайка 2. Самонарезающий болт с шайбой, 8 Н.м. 3. Самонарезающий болт с шайбой 4. Крыло 5. Расширяющаяся гайка

6. Кронштейн крыла 7. Самонарезающий болт с шайбой, 8 Н.м. 8. Шайба 9. Уплотняющее кольцо 10. Уплотняющая прокладка

Переднее крыло, снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите передний бампер 2) удалите прокладку полости колеса 3) удалите уплотняющую прокладку (стрелка)

Установка

Все компоненты устанавливайте в обратном снятию порядке, принимая во внимание следующее:

ПОРЯДОК ВЫПОЛНЕНИЯ

1) установите заклепку опорного кронштейна капота (стрелка А) 2) установите заклепку стопора двери (стрелка В) 3) установите полоски уплотнительного корда, 1, 2 и листовую прокладку с болтом А на стопор 1 = 480 мм в длину и 7.0 мм в диаметре 2 = 250 мм в длину и 7.0 мм в диаметре

Используйте уплотнительный корд AKD 497 010 04 R10 или эквивалент, и сожмите его до размеров 7.0 мм в диаметре.

Регулировка переднего крыла, зазор капота

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте все болты крыла 2) ослабив болты, отрегулируйте зазор, двигая крыло 3) ослабив болты, отрегулируйте зазор, двигая крыло а = 4.5 + 1.0 мм

---

Предупреждение

Номера деталей предназначены только для справки. За самой последней информацией всегда обращайтесь к вашему дилеру.

Уплотнительный корд необходимо будет сжать до диаметра в 7.0 мм

---

---
