Регулировка дверей Ауди 80 / 90 / Купе B3 с 1986 по 1991 г.в.

12.18. Регулировка дверей

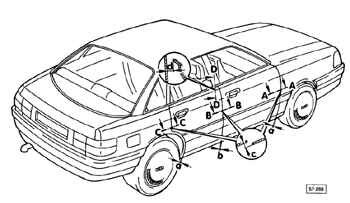

отрегулируйте зазор, смещая дверные петли а = 5 + 1 мм b = 5.5 + 1 мм выровняйте высоту с линией корпуса

Место регулировки – петли (очень большие отверстия на петле в месте, где она присоединяется к передней/ центральной стойке кузова).

Чтобы избежать шумов от воздуха, регулируйте на монтажных петлях или в задней части дверей на штифте запорной пластинки.

Секции А–А, В–В, С–С:

с = 0.5 + 0.5 мм

Секция D–D:

d = 14.5 мм

Зазор двери, регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) отвинтив болты 1, вывинчивайте втулку с нарезкой, находящуюся позади болтов до тех пор, пока она не перестанет соприкасаться с передней стойкой кузова 2) ослабьте болты 2, закройте дверь и отрегулируйте зазор, перемещая дверь а = 5 + 1 мм 3) ослабьте или затяните при помощи гаечного ключа 4) завинчивайте втулку с нарезкой до тех пор, пока она не войдет в контакт с передней стойкой кузова 5) завинтите болты и зажмите их с моментом 30 Н.м. 6) проверьте зазор

Регулировка высоты

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 1 и 2 2) ослабьте или затяните при помощи гаечного ключа 3) двигайте дверные петли 4) затяните болты; 30 Н.м. 5) ослабьте болты (стрелки), и сместите дверь в нужном направлении 6) затяните болты; 30 Н.м.

Предотвращение шума от ветра

1 – ввертываемая деталь резьбового соединения 2 – шайба с чашеобразной выемкой 3 – шайба

В случае необходимости могут быть использованы две шайбы с чашеобразной выемкой.

ПОРЯДОК ВЫПОЛНЕНИЯ

1) отрегулируйте ввертываемую деталь резьбового соединения защелки в задней части двери 2) ввертываемая деталь резьбового соединения 50 Н.м.

Двери, регулировка (модели Купе)

ПОРЯДОК ВЫПОЛНЕНИЯ

1) отрегулируйте зазор двери, смещая петли двери 2) установите высоту двери (контур кузова). Регулировка производится на петлях (очень большие отверстия на петле в месте, где петля крепится к передней стойке кузова) 3) для предотвращения появления шума от ветра регулируйте монтажные петли двери или в задней части двери на запорной пластине 4) ослабьте болты 2, 4 при помощи гаечного ключа 5) отвинтите втулку с нарезкой на болтах 2 от передней стойки кузова 6) закройте дверь и смещайте ее для регулировки зазора 7) закручивайте втулку с нарезкой 3 до тех пор, пока не будет контакта с передней стойкой кузова 8) завинтите болты и затяните их с моментом 30 Н.м. 9) еще раз проверьте зазор

Регулировка высоты

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 2, 4 при помощи гаечного ключа 2) отвинтите втулку с нарезкой на болтах 2 от передней стойки кузова 3) закройте дверь 4) сместите петли двери 5) затяните болты с моментом 40 Н.м.

Шум от ветра в передней части двери, предотвращение

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 1 2) сместите дверь, как требуется 3) затяните болты 30 Н.м.

Шум от ветра в запорной пластинке, предотвращение

ПОРЯДОК ВЫПОЛНЕНИЯ

отрегулируйте штифт фиксатора в задней части двери штифт фиксатора 16 Н.м. 1 – штифт фиксатора 2 – ударная пластина 3 – подложка для достижения точной регулировки может быть установлено более одной

Зазор двери, регулировка (модели Купе с 1990 модельного года)

ПОРЯДОК ВЫПОЛНЕНИЯ

1) отвинтив болты 1, вывинчивайте втулку с нарезкой до тех пор, пока она не перестанет соприкасаться с центральной стойкой кузова 2) ослабьте болты 2, закройте дверь и отрегулируйте зазор, смещая дверь а = 5 + 1 мм 3) откройте дверь и затяните болты 2 с моментом 30 Н.м. Предупреждение Отвинчивайте или завинчивайте, используя ключ 2598. 4) вкручивайте втулки с резьбой 3 до тех пор, пока они не будут соприкасаться с центральной стойкой кузова 5) завинтите болты, 30 Н.м. 6) проверьте зазор

Высота двери, регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 1 и 2 Предупреждение Отвинчивайте или завинчивайте, используя ключ 2598. 2) смещайте петли двери в очень больших отверстиях 3) затяните болты с моментом 30 Н.м.

Шум от ветра, устранение

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты передней двери (стрелки), смещайте дверь в пазах петель 2) расстояние между каркасом двери и центральной стойкой кузова d = 14.5 мм 3) затяните болты с моментом 30 Н.м.

Задняя дверь, устранение шума от ветра

1 – ударная шайба 2 – шайба с чашеобразной выемкой В случае необходимости могут быть установлены две шайбы с чашеобразной выемкой.

Регулировка штифта фиксатора замка двери позволяет устранить шум в задней части двери.

ПОРЯДОК ВЫПОЛНЕНИЯ

1) отрегулируйте штифт фиксатора 2) 50 Н.м.

---
