Таблица 212 Технические характеристики системы охлаждения (двигатель 1СD-FTV) Тойота Королла / Версо с 2004 г.в.

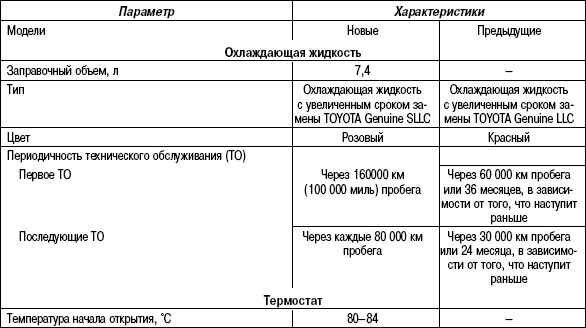

2.14.12. Таблица 2.12. Технические характеристики системы охлаждения (двигатель 1СD-FTV)


« предыдущая страница
2.14.11. Таблица 2.11. Заправочный объем масла 		следующая страница »
2.14.13. Таблица 2.13. Технические характеристики нагнетающих насосов (двигатель 1СD-FTV)
