Таблица 224 Технические характеристики для проверочных и регулировочных работ Тойота Королла / Версо с 2004 г.в.

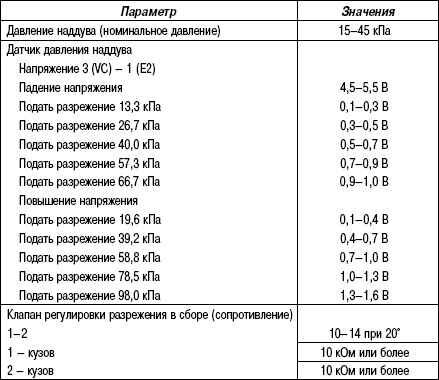

2.14.24. Таблица 2.24. Технические характеристики для проверочных и регулировочных работ
