Таблица 26 Основные узлы системы управления двигателем Тойота Королла / Версо с 2004 г.в.

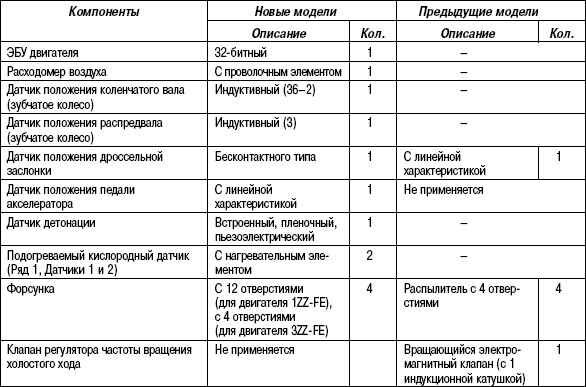

2.14.6. Таблица 2.6. Основные узлы системы управления двигателем
