Таблица 22 Технические характеристики (двигатель 1ZZ-FE) Тойота Королла / Версо с 2004 г.в.

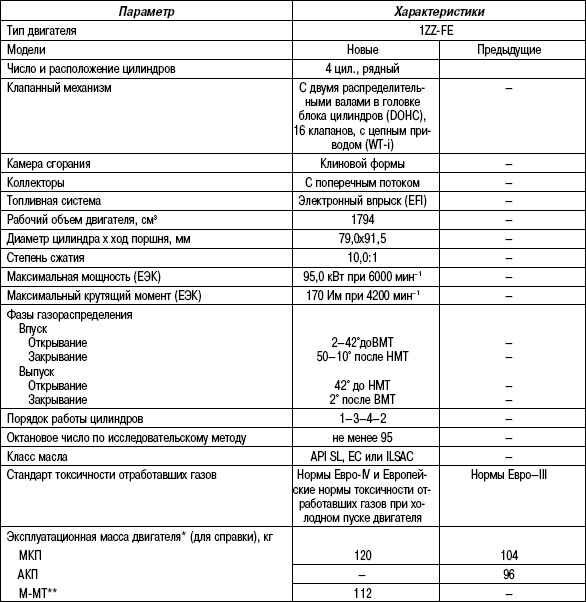

2.14.2. Таблица 2.2. Технические характеристики (двигатель 1ZZ-FE)

* Масса указана для двигателя, полностью заправленного моторным маслом и охлаждающей жидкостью.
** Мультимодальная механическая коробка передач М-МТ
