Таблица 216 Возможные неисправности и их причины в системе выпуска отработавших газов Тойота Королла / Версо с 2004 г.в.

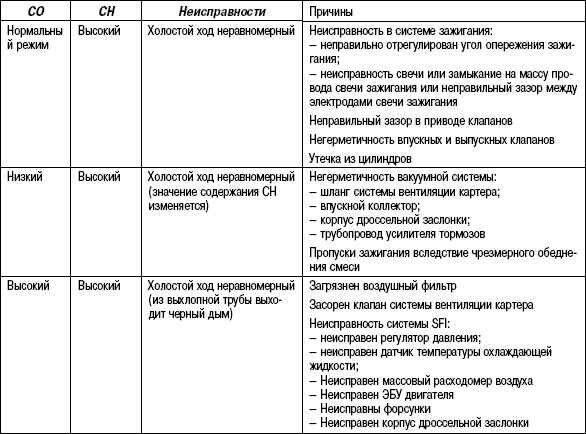

2.14.16. Таблица 2.16. Возможные неисправности и их причины в системе выпуска отработавших газов
