Таблица 230 Технические характеристики для проверочных и регулировочных работ (1CD-FTV) Тойота Королла / Версо с 2004 г.в.

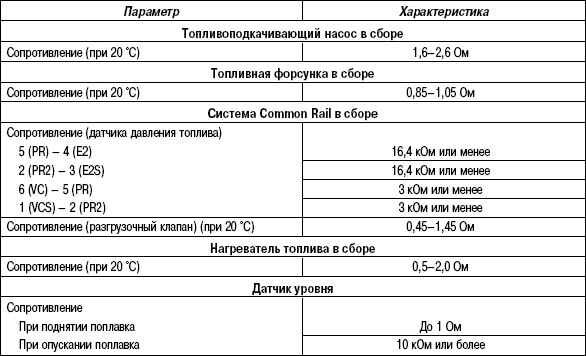

2.14.30. Таблица 2.30. Технические характеристики для проверочных и регулировочных работ (1CD-FTV)
