Таблица 218 Подбор регулировочных шайб впускных клапанов Тойота Королла / Версо с 2004 г.в.

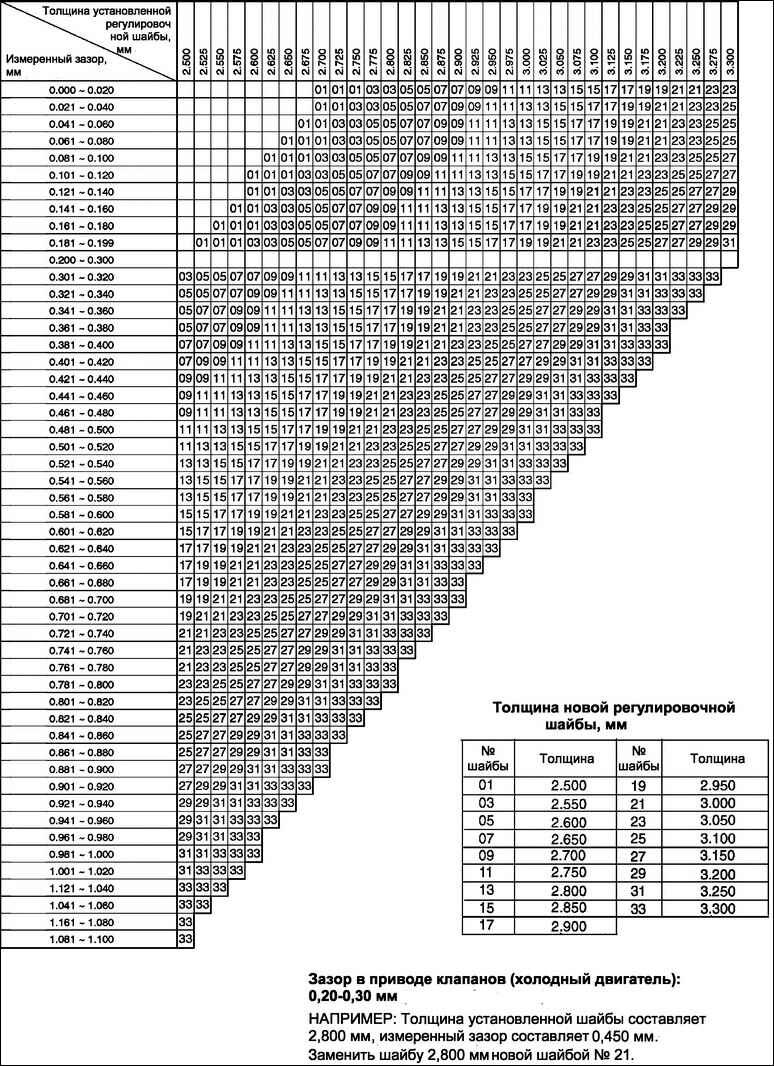

2.14.18. Таблица 2.18. Подбор регулировочных шайб впускных клапанов
